液壓系統元件功能及其符號分析
明確液壓系統的組成元件后，應仔細了解原理圖中各個液壓元件之間的相互聯系，弄清各個液壓元件的類型、功用、性能甚至規格，其中尤其應重點分析不熟悉的元件和專用元件。液壓元件的類型和功能是容易從給出的液壓系統原理圖中分析清楚的，而液壓元件的性能和規格有時無法直接從液壓系統原理圖中搞清楚，有可能還需要參考其他的說明文件。
分析各個組成元件的功能及用途時，如果原理圖中有結構圖表示的液壓元件或?qū)Ｓ靡簤涸?，首先?yīng)該分析這一部分液壓元件的工作原理和用途，其次分析能源元件和執行元件，然后分析控制調節元件（各種液壓閥）以及各種控制裝置和變量機構，最后分析輔助元件。這也是有些參考書中提到的“先看兩頭、后看中間”，“先看主回路、后看輔助回路”的原則，所謂“兩頭”就是回路兩頭的能源元件和執行元件，“中間”是指能源元件和執行元件之間的控制調節元件。
蘇州逐利告訴大家分析元件功能的前提是熟悉液壓系統的圖形符號，如果不熟悉液壓系統的圖形符號，可參閱GB/T 786. 1-1993國家標準，對照標準中的圖形符號確定液壓元件的名稱及用途。進口液壓設備中液壓元件圖形符號與我國標準存在一定差別，但差別不大。

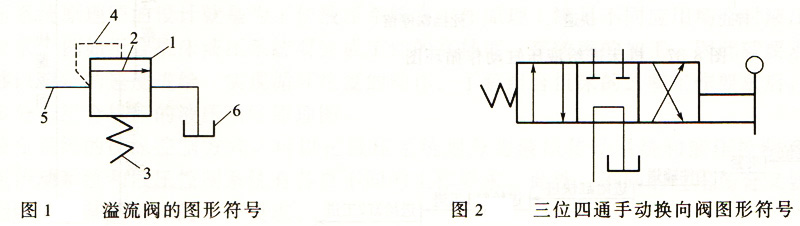

例如我國國家標準規定的溢流閥的圖形符號如圖1所示，其中方框1表示溢流閥的閥體，箭頭2表示溢流閥的閥芯，彈簧3代表溢流閥的調壓彈簧，虛線4表示溢流閥的控制油，實線5表示溢流閥的進口，回油箱符號6表示溢流閥的出口直接接油箱。
圖1中代表閥芯的箭頭與進油和回油線不在同一條直線上，表示溢流閥閥芯處于使溢流閥關閉的位置，溢流閥的控制油與彈簧同時作用在溢流閥閥芯的兩側，控制油是從溢流閥的進油口引出的，因此溢流閥的開啟由進口壓力控制。當進口壓力達到溢流閥調壓彈簧的調定壓力時，溢流閥閥芯上端控制油產生的作用力大于下端彈簧的作用力，此時溢流閥閥芯處于使溢流閥的進、出油口連通的位置，表示溢流閥開啟。
再如我國國家標準規定的三位四通手動換向閥圖形符號如圖2所示。換向閥的圖形符號有如下規律：
①方框表示閥體，同時也表示閥的工作位置，有幾個方框就表示有幾“位”；
②方框內的箭頭表示通路處于接通狀態，但箭頭方向不一定表示流體的實際流動方向；
③方框內符號“上”或“T”表示該通路不通；
④方框外部連接的接口數有幾個，就表示幾“通”；
⑤通常，閥與系統連接的進口用字母P表示，閥與液壓系統連接的出口用字母0(有時用T)表示，而閥與執行元件連接的通路用字母A、B等表示，有時在圖形符號上用I．表示泄漏口；
⑥三位換向閥中位的油路連通方式稱為換向閥的中位機能。
換向閥都有兩個或兩個以上的工作位置，通常呈現出閥的常態位，即閥芯未受到操縱力時所處的位置，圖形符號中的中位是三位閥的常態位。利用彈簧復位的二位閥則以靠近彈簧的方框內的通路狀態為其常態位。繪制系統圖時，通路一般應連接在換向閥的常態位上。
對于圖2中的液壓系統三位四通手動換向閥，當操縱手柄使閥芯向右移動時，換向閥工作在左位，油路P口接A口，B口接0口；當操縱手柄使閥芯向左移動時，換向閥工作在右位，油路P口接B口，A口接0口；當手柄不動作時，在彈簧作用下，閥工作在中位，該閥的中位機能為M型機能。
可見，從圖1中溢流閥的圖形符號和圖2中換向閥的圖形符號能夠推斷出溢流閥和換向閥的工作原理，同樣其他任何一種液壓閥都能夠根據圖形符號推斷出該閥的工作原理。
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://nochef.cn/yyf/607.html
