HEWEIYY/NB.SEA.V液控單向閥MPCV-02W/02A/02B MPCV-03A/03B/03W

50T-07-FR大軸22.2，50T-07-FR小軸19.05，50T-12-FR大軸22.2，50T-12-FR小軸19.05

50T-14-FR大軸22.2，50T-14-FR小軸19.05，50T-17-FR大軸22.2，50T-17-FR小軸19.05

50T-20-FR大軸22.2，50T-20-FR小軸19.05，50T-23-FR大軸22.2，50T-23-FR小軸19.05

50T-26-FR大軸22.2，50T-26-FR小軸19.05，50T-30-FR大軸22.2，50T-30-FR小軸19.05

50T-36-FR大軸22.2，50T-36-FR小軸19.05，50T-39-FR大軸22.2，50T-39-FR小軸19.05

50T-43-FR大軸22.2，50T-43-FR小軸19.05

A100-FR04HBS/FR04HAS-A-60399/60366，A100-FR04HS-60，

A145-FR04HBS/FR04HAS-A-60366，A145-FR04HS-60

A16-F-R-01-B-K-32，A16-F-R-01-C/H/B-K-32，A16-F-R-01-C-K-32，A16-F-R-01-H-K-32

A22-F-R-01-B-K-32，A22-F-R-01-C-K-32，A22-F-R-01-H/B-K-32，A22-F-R-01-H-K-32

A37-F-R-01-B/C-K-32，A37-F-R-01-B-K-32，A37-F-R-01-C/H-K-32，A37-F-R-01-C-K-32

A37-F-R-01-H-K-32，A37-F-R-04-H-K-32393

A3H100-F(L)-R(L)，A3H145-F(L)-R(L)，A3H16-F(L)-R(L)，A3H180-F(L)-R(L)，A3H37-F(L)-R(L)

A3H56-F(L)-R(L)，A3H71-F(L)-R(L)

A3HG100-F(L)-R(L)，A3HG145-F(L)-R(L)，A3HG16-F(L)-R(L)，A3HG180-F(L)-R(L)，A3HG37-F(L)-R(L)

A3HG56-F(L)-R(L)，A3HG71-F(L)-R(L)

A45-F-R-04-H-K-32393，A56/A45/A37，A56-F-R-04-H-K-32393，A70-FR04HBS-A，A70-FR04HS-60

A70-FRO4HAS-A，A90-FR04HBS/FR04HAS-A-60366，A90-FR04HS-60

AR16-FR01B-20，AR16-FR01B-22，AR16-FR01BS-22，AR16-FR01C-20，AR16-FR01C-22

AR16-FR01CS-22，AR16-FRO1BS-2223

AR22-FR01B-20，AR22-FR01B-22，AR22-FR01BS-22，AR22-FR01C-20，AR22-FR01C-22，AR22-FR01CS-22

ARL1-12-FR01A-10，ARL1-12-FR01S-10，ARL1-16-FR01A-10，ARL1-16-FR01S-10，ARL1-6-FR01A-10

ARL1-6-FR01S-10，ARL1-8-FR01A-10，ARL1-8-FR01S-10

PV2R11/R12/R13/R14

PV2R1-10-F-RAA-43，PV2R1-12-F-RAA-43，PV2R1-14-F-RAA-43，PV2R1-17-F-RAA-43，PV2R1-19-F-RAA-43

PV2R12-10-26-F-REAA-42，PV2R12-10-41-F-REAA-42，PV2R12-10-47-F-REAA-42

PV2R12-10-53-F-REAA-42，PV2R12-10-59-F-REAA-42，PV2R12-10-65-F-REAA-42，PV2R12-10-75-F-REAA-42

PV2R12-14-33-F-REAA-4326，PV2R12-14-33-F-REAR-43，PV2R12-25-33，PV2R12-25-41，PV2R12-25-47

PV2R12-25-53，PV2R12-25-59，PV2R12-25-65，PV2R12-25-75，PV2R12-28-33，PV2R12-28-41，PV2R12-28-47

PV2R12-28-53，PV2R12-28-59，PV2R12-28-65，PV2R12-28-75，PV2R1-23-F-RAA-43，PV2R1-25-F-RAA-43

PV2R12-6-26-F-REAA-42，PV2R12-6-33-F-REAA-42，PV2R12-6-41-F-REAA-42，PV2R12-6-47-F-REAA-42

PV2R12-6-53-F-REAA-42，PV2R12-6-59-F-REAA-42，PV2R12-6-65-F-REAA-42，PV2R12-6-75-F-REAA-42

PV2R12-8-26-F-REAA-42，PV2R12-8-41-F-REAA-42，PV2R12-8-53-F-REAA-42，PV2R12-8-59-F-REAA-42

PV2R12-8-65-F-REAA-42，PV2R12-8-75-F-REAA-42，PV2R1-28-F-RAA-43

PV2R13-10-76-L-LRAL-43，PV2R13-10-76-L-RAAA-40，PV2R13-12-76-L-RAAA-40

PV2R13-14-76-L-RAAA-40，PV2R13-17-76-L-RAAA-40，PV2R13-19-76-L-RAAA-40

PV2R1-31-F-RAA-43

PV2R13-23-76-L-RAAA-40，PV2R13-25-76-L-RAAA-40，PV2R13-31-76-L-RAAA-40

PV2R13-6-76-L-RAAA-40，PV2R13-8-76-L-RAAA-40

PV2R1-6-F-RAA-43，PV2R1-8-F-RAA-43

PV2R2-26-F-R，PV2R23/R24/R33/R34，PV2R2-33-F-R

PV2R23-47-94-F-REAA-41，PV2R23-53/66-F-REAA-41

PV2R2-41-F-R，PV2R2-47-F-R，PV2R2-53-F-R，PV2R2-59-F-R，PV2R2-65-F-R，PV2R2-75-F-R

PV2R34-116-237-F-REAA-31，PV2R34-116-237-F-RGAL-31，PV2R34-116-237-F-RHAR-31

PV2R34-52-184-F-RAAA-31

PV2R3-94-F-RAAA

PV2R4-200-F-RAA-30，PV2R4-200-F-RAB-30，PV2R4-200-F-RAL-30，PV2R4-200-F-RAR-30

PV2R4-237-F-RAB-30，PV2R4-237-F-RAL-30，PV2R4-237-F-RAR-30

PVR50FF-13-RAA-31，PVR50FF-20-RAA-31，PVR50FF-23-RAA-31，PVR50FF-26-RAA-31

PVR50FF-30-RAA-31，PVR50FF-36-RAA-31，PVR50FF-39-RAA-31

S-PV2R2/R3/R4/R12/R34，S-PV2R2-53-F-RAA-45

SVPF-12-20-20，SVPF-12-35-20，SVPF-12-55-20，SVPF-12-70-20

SVPF-15-20-20，SVPF-15-35-20，SVPF-15-55-20，SVPF-15-70-20

SVPF-20-20-20，SVPF-20-35-20，SVPF-20-55-20，SVPF-20-70-20

SVPF-30-20-20，SVPF-30-35-20，SVPF-30-55-20，SVPF-30-70-20

SVPF-40-20-20，SVPF-40-35-20，SVPF-40-55-20，SVPF-40-70-20

VP-08-FA3，VP-12-FA3，VP-15-FA3，VP-15-FA3（花鍵7齒），VP-15-FA3（花鍵9齒）

VP-20-FA3，VP-20-FA3（花鍵7齒），VP-20-FA3（花鍵9齒），VP-30-FA3

VP-30-FA3（花鍵9齒），VP-40-FA3，VP-40-FA3（花鍵9齒）

VPSM-PSFO-16AR-20，VPSM-PSFO-9BR-20

DG-01  DG-02  DT-01  DT-02  BG-03  BG-06  BG-10

BT-04  BT-06  BT-10

BG/BT-03/06/10  BT-03 BT-04 BT-06 BT-10

BSG-03/06/10 BSG-2P/BST-2P-03/06/10

BSG-03  BSG-06  BSG-10  BSG-03-*-2P  BSG-06-*-2P

SBG-03  SBG-06  SBSG-03  SBSG-06  SBSG-10 SBG-03/06/10 SBSG-03/06/10

SBG-03-B SBG-03-C SBG-03-H SBG-03-2H SBG-06-B SBG-06-C SBG-06-H SBG-06-2H SBG-06-H-K05

BST-03-2PN-B BST-03-2PN-C BST-03-2PN-H BST-03-2PN-2H BST-06-2PN-B BST-06-2PN-C

BST-06-2PN-H BST-06-2PN-2H BST-10-2PN-B BST-10-2PN-C BST-10-2PN-H BST-10-2PN-2H

H型壓力控制閥、HC型壓力控制閥

HG-03  HG-06  HG-10  HCG-03  HCG-06 HCG-10  HCT-06

HG/HT-03/06/10

減壓閥、單向減壓閥

RG-03  RG-06

RT-03  RT-03/04/06/10

RCT-03  RCT-03 RCT-06 RCT-10 RCT-03/06/10

RCG-03/06/10 RCG-03  RCG-06  RG-03/06/10

液控單向閥

CPDG-03  CPDG-06  CPDG-10

CPDT-03  CPDT-06  CPDT-10

CPDF-10  CPDF-16

電液換向閥

DSHG-04     DSHG-04-AB    DSHG-06

DSHG-06-AB

DSHG-10       DSHG-10-AB

DSHG-2B*-03/04/06/10 DSHG-3C*-03/04/06/10

順序閥

HCG-03 HCG-06 HCG-10

HCG-03/06/10

HCT-03/04/06/10

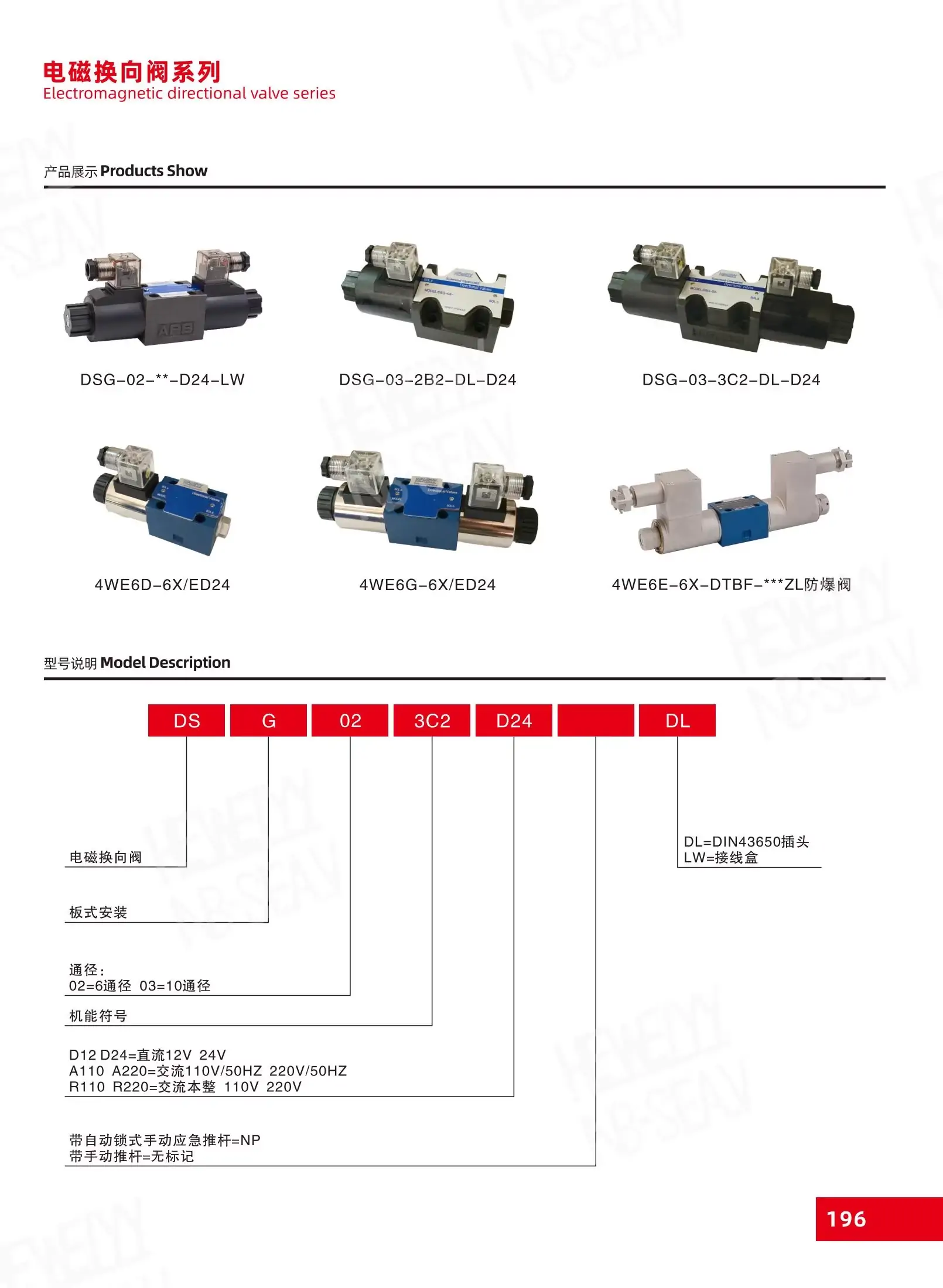

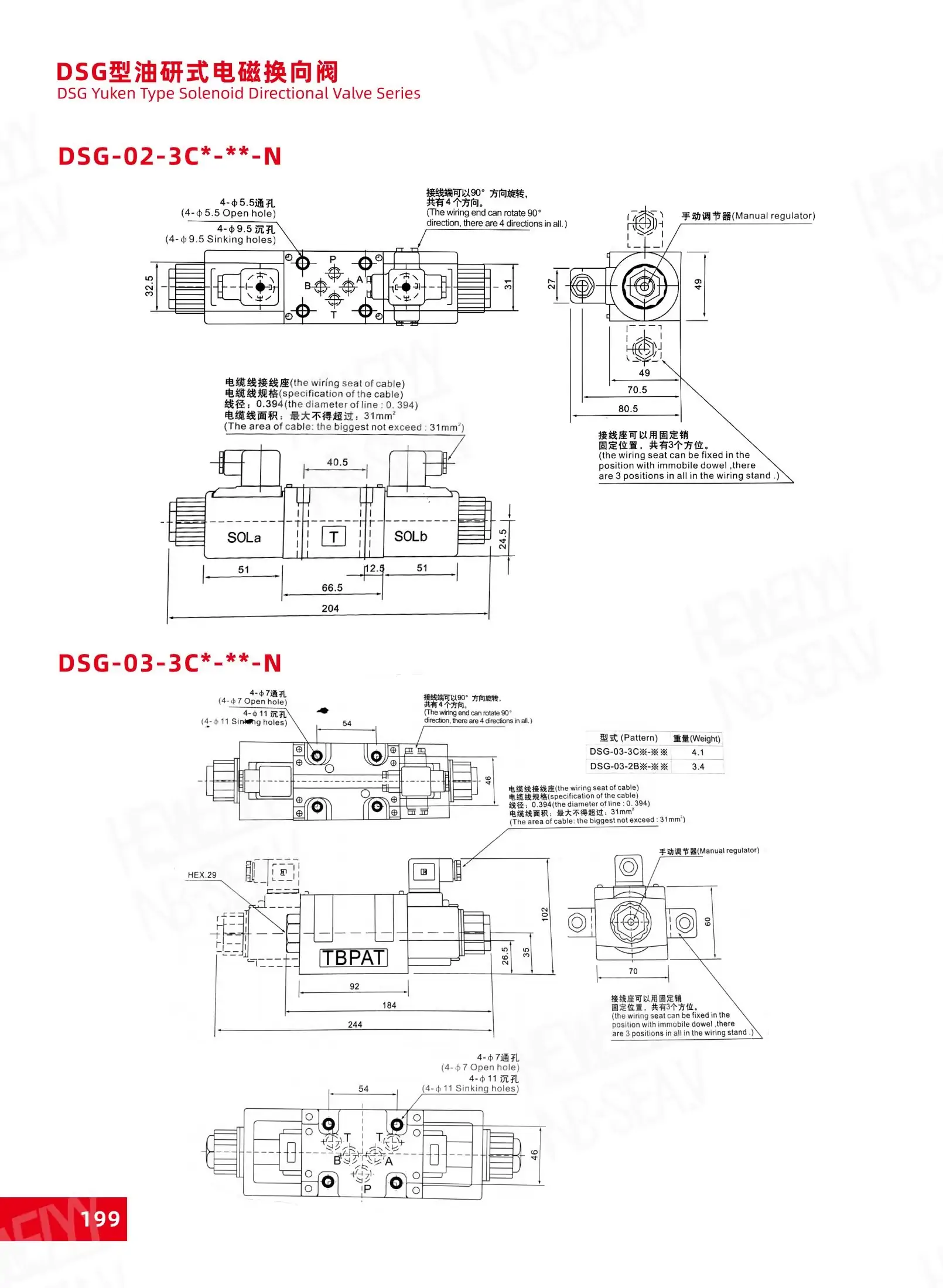

DSG-01-2B2-D24，DSG-01-2D2-D24，DSG-01-3C2-A220-DL，DSG-01-3C2-A220-LW，

DSG-01-3C2-D24-DL，DSG-01-3C2-D24-LW，DSG-01-3C3-A220-DL，DSG-01-3C3-A220-LW，

DSG-01-3C3-D24-DL，DSG-01-3C3-D24-LW，DSG-01-3C4-A220-DL，DSG-01-3C4-A220-LW，

DSG-01-3C4-D24-DL，DSG-01-3C4-D24-LW，DSG-01-3C5-D24-DL，DSG-01-3C5-D24-LW，

DSG-01-3C6-A220-DL，DSG-01-3C6-A220-LW，DSG-01-3C6-D24-DL，DSG-01-3C6-D24-LW，

DSG-02-2B2-DL，DSG-02-2B2-DL-AC24，DSG-02-3C2-D24-DL，DSG-02-3C2-DL，DSG-02-3C3-DL，

DSG-02-3C4-DL，DSG-02-3C60-DL，DSG-02-3C60-DL-R220，DSG-03-2B2-DL，DSG-03-2B2-DL-A220，

DSG-03-2B2-DL-A220V，DSG-03-2B2-DL-D24，DSG-03-2B2-DL-D24V，DSG-03-2B2-LW-A220，

DSG-03-2B2-LW-D24，DSG-03-2B3-DL-A220，DSG-03-2B3-DL-D24，DSG-03-2B3-LW-A220，

DSG-03-2B3-LW-D24，DSG-03-2D2-DL-A220，DSG-03-2D2-DL-D24，DSG-03-2D2-LW-A220，

DSG-03-2D2-LW-D24，DSG-03-3C2-D24，DSG-03-3C2-DL，DSG-03-3C2-DL-A220，

DSG-03-3C2-DL-A220V，DSG-03-3C2-DL-D24，DSG-03-3C2-DL-D24V，DSG-03-3C2-LW-A220，

DSG-03-3C2-LW-D24，DSG-03-3C3-DL，DSG-03-3C3-DL-A220V，DSG-03-3C3-DL-D24V，

DSG-03-3C4-D24，DSG-03-3C4-DL，DSG-03-3C4-DL-A220，DSG-03-3C4-DL-A220V，

DSG-03-3C4-DL-D24，DSG-03-3C4-DL-D24V，DSG-03-3C4-LW-A220，DSG-03-3C4-LW-D24，

DSG-03-3C5-DL-A220V，DSG-03-3C5-DL-D24V，DSG-03-3C60-DL，DSG-03-3C60-DL-A220V，

DSG-03-3C60-DL-D24V，DSG-03-3C6-DL-A220，DSG-03-3C6-DL-A220V，DSG-03-3C6-DL-D24，

DSG-03-3C6-DL-D24V，DSG-03-3C6-LW-A220，DSG-03-3C6-LW-D24，DSG-G03-2B2-DL-AC220V，

DSG-G03-2B2-DL-DC24V，DSG-G03-2B3-DL-AC220V，DSG-G03-2B3-DL-DC24V，

DSG-G03-2B60-DL-AC220V，DSG-G03-2B60-DL-DC24V，DSG-G03-2B8-DL-AC220V，

DSG-G03-2B8-DL-DC24V，DSG-G03-3C2-DL-AC220V，DSG-G03-3C2-DL-DC24V，

DSG-G03-3C3-DL-AC220V，DSG-G03-3C3-DL-DC24V，DSG-G03-3C4-DL-AC220V，

DSG-G03-3C4-DL-DC24V，DSG-G03-3C60-DL-AC220V，DSG-G03-3C60-DL-DC24V

SW-G02-04-A220-50

MSA-01-X-50，MSA-01-Y-50，MSA-02-X-50，MSA-02-Y-50，MSA-03-X-50，MSA-03-Y-50，

MSA-04-X-50，MSA-06-X-50，

MSB-01-X-50，MSB-02-X-50，MSB-03-X-50，MSB-04-X-50，MSB-06-X-50，

MSW-01-X-50，MSW-01-Y-50，MSW-02-X-50，MSW-02-Y-50，MSW-03-X-50，MSW-03-Y-50，

MSW-04-X-50，MSW-06-X-50

★★★▼疊加式減壓閥▼★★★

MRA-01-C-30，MRA-01-H-30，MRA-03-C-30，MRA-03-H-30，MRA-04-C-10，MRA-04-H-10，

MRA-06-C-30，MRA-06-H-30，

MRB-01-C-30，MRB-01-H-30，MRB-03-C-30，MRB-03-H-30，MRB-04-C-10，MRB-04-H-10，

MRB-06-C-30，MRB-06-H-30，

MRP-01-C-30，MRP-01-H-30，MRP-03-C-30，MRP-03-H-30，MRP-04-C-10，MRP-04-H-10，

MRP-06-C-30，MRP-06-H-30

★★★▼疊加式液控單向閥▼★★★

MPA-01-2-40，MPA-01-4-40，MPA-03-2-20，MPA-03-4-20，MPA-04-2-10Y，MPA-04-4-10Y，

MPA-06-2-30，MPA-06-4-30，

MPB-01-2-40，MPB-01-4-40，MPB-03-2-20，MPB-03-4-20，MPB-04-2-10Y，MPB-04-4-10Y，

MPB-06-2-30，MPB-06-4-30，

MPW-01-2-40，MPW-01-4-40，MPW-03-2-20，MPW-03-4-20，MPW-04-2-10Y，MPW-04-4-10Y，

MPW-06-2-30，MPW-06-4-30

★★★▼疊加式溢流閥▼★★★

MBA-01-C-30，MBA-01-H-30，MBA-03-C-30，MBA-03-H-30，MBB-01-C-30，MBB-01-H-30，MBB-03-C-30，

MBB-03-H-30，MBP-01-C-30，MBP-01-H-30，MBP-03-C-30，MBP-03-H-30，MBW-01-H-30，MBW-03-C-30，

MBW-03-H-30

MPCV（疊加式液控單向閥） 是液壓系統中用于保壓、鎖緊、防止負載下滑的核心控制元件，屬于疊加式方向控制閥。

一、型號含義解析（通用規則）

MPCV - 02 - W - 05

• M：疊加式安裝（Modular）
• PCV：液控單向閥（Pilot Operated Check Valve）
• 02：公稱通徑（02=NG6/CETOP3；03=NG10/CETOP5）
• W/A/B：控制方式A：A口控制（單向保壓）B：B口控制（單向保壓）W：A、B雙向控制（雙向鎖緊，即液壓鎖）
• 05：開啟壓力（05=0.35bar；50=3.5bar）

二、核心結構

• 閥體：高強度鑄鐵，疊加式標準接口
• 主閥芯：錐面硬密封結構（非滑閥），密封性能極強
• 控制機構：內置先導頂桿、復位彈簧
• 密封件：NBR丁腈橡膠（高溫可選FKM氟膠）
• 油口：標準A、B工作口，K控制口（內泄式無獨立泄油口）

三、工作原理

1. 正向?qū)ǎㄗ杂闪鳎?/h4>

壓力油從A→B（或B→A）時，液壓力直接克服彈簧力推開單向閥芯，油液無阻礙自由通過。

2. 反向鎖止（保壓/鎖緊）

無K口控制壓力時，主閥芯在彈簧力作用下錐面緊密閉合，油液完全無法反向流動，實現執行元件（油缸/馬達）的位置鎖定或壓力保持。

3. 液控開啟（解鎖）

當K口通入先導壓力油時，液壓推力通過先導頂桿強制推開主閥芯，反向油路導通，執行元件可自由回油。

• W型（雙向）：A、B兩側均有控制機構，任意一側通控制油即可解鎖對應油路。

四、關鍵技術參數

• 最大工作壓力：31.5 MPa（315 bar）
• 流量范圍：02通徑（NG6）：40 L/min03通徑（NG10）：80 L/min
• 開啟壓力：0.35 ~ 3.5 bar（可選）
• 控制壓力：≥0.5 MPa（建議≥0.8 MPa以確保可靠開啟）
• 介質：礦物液壓油、合成油、水乙二醇
• 溫度：-20°C ~ +80°C
• 保壓性能：泄漏量極低（24小時壓降≤0.5 MPa）

五、主要功能與特點

1. 卓越保壓：錐面密封，零泄漏特性，適合長時間保壓。
2. 雙向鎖緊（W型）：雙單向閥組合，油缸雙向位置鎖定（液壓鎖），防止垂直負載下滑。
3. 疊加安裝：ISO 4401標準，直接疊加在換向閥下，省管路、少泄漏、結構緊湊。
4. 抗污染：錐閥結構比滑閥更耐雜質，不易卡滯。
5. 內泄設計：無需外接泄油管，簡化系統。

六、常見類型與符號

• MPCV-02A / 03A：A口控制，單向保壓
• MPCV-02B / 03B：B口控制，單向保壓
• MPCV-02W / 03W：雙向控制（A+B），雙向鎖緊（最常用）

七、典型應用場景

• 垂直油缸：防止因自重或外力下滑（如升降臺、起重機）
• 保壓回路：壓機、注塑機、夾具的壓力保持
• 液壓鎖：精準定位（如機床工作臺、工程機械支腿）
• 防止倒流：平衡回路、限速回路

八、常見故障與排查

• 不保壓/泄漏大：錐面磨損、有雜質、密封損壞 → 清洗或更換
• 打不開/開啟遲緩：控制壓力不足、頂桿卡滯 → 檢查先導油路
• 換向沖擊：流量過大 → 匹配通徑或加節流閥

本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://nochef.cn/yyf/755.html
