先說明：Y-F10 為通用型溢流閥型號標識，F(xiàn)10 代表通徑規格，Y 代表溢流閥結構形式，整體屬于直動式/先導式溢流閥，用于液壓系統調壓、穩壓、安全保護、卸荷。

一、型號含義

• Y：溢流閥（壓力控制閥類）
• F10：公稱通徑 10mm 系列
• 常見同系列：F6、F10、F16、F20 等，僅通徑與流量不同。

二、核心結構

1. 閥體

• 鑄鐵/鍛鋼整體鑄造，內部開有進油口 P、回油口 T，部分帶遙控口 X。
• 內部形成主閥腔、先導腔、阻尼孔通道。

2. 閥芯（主閥芯）

• 錐閥或滑閥結構，多數為錐面密封，密封性更好。
• 依靠彈簧力與液壓力平衡，控制 P→T 通斷。
• 與閥座配合形成高壓密封副。

3. 調壓彈簧

• 位于閥芯上部，提供設定壓力的基準力。
• 彈簧剛度決定調壓范圍與壓力穩定性。
• 彈簧預緊力越大，溢流開啟壓力越高。

4. 調節螺桿/旋鈕

• 旋轉可改變彈簧預壓縮量，實現壓力無級調節。
• 外部帶鎖緊螺母，防止工作中壓力漂移。

5. 先導閥芯（先導式結構內置）

• 小錐閥+小彈簧，控制主閥芯背壓。
• 先導閥先開啟，通過阻尼孔形成壓差，推動主閥芯打開。
• 實現低壓小流量控制高壓大流量，調壓更平穩。

6. 阻尼孔（節流小孔）

• 布置在主閥芯與先導腔之間。
• 作用：抑制壓力脈動、減少振動噪音、防止閥芯震蕩。

7. 密封組件

• O 型圈、擋圈、端面密封墊。
• 防止內外泄漏，保證壓力建立。

8. 閥座

• 精密研磨，與主閥芯錐面配合。
• 決定關閉密封性與開啟壓力精度。

三、基本工作原理

1. 系統壓力低于設定值
2. 閥芯在彈簧作用下緊閉，P 與 T 不通，系統保壓。
3. 系統壓力達到設定壓力
4. 液壓力克服彈簧力，閥芯抬起，P→T 溢流，壓力不再升高。
5. 先導式工作邏輯
6. 壓力先頂開先導小閥 → 油經阻尼孔回油 → 主閥芯兩端產生壓差 → 主閥芯打開溢流。

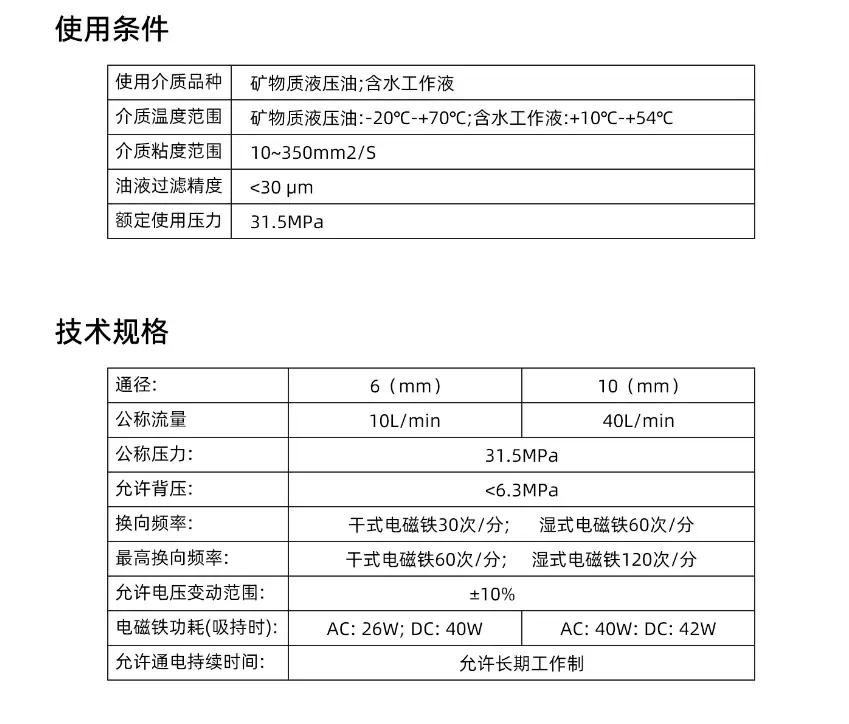

四、通用技術參數（F10 通徑）

• 公稱通徑：10mm
• 額定壓力：20～31.5MPa
• 額定流量：40～63L/min
• 調壓范圍：常見 0.6～7MPa、0.6～16MPa、0.6～31.5MPa
• 適用介質：礦物液壓油
• 溫度：-20℃～+80℃

五、主要功能

• 系統定壓溢流
• 安全保護（過載泄壓）
• 遠程調壓（接遙控口）
• 系統卸荷（遙控口接電磁閥）
