日本SUMITOMO住友QT23/33/42/52/53/62-20(F)-BP-Z高壓液壓油泵

QT22系列齒輪泵

QT22-4-A，QT22-5-A，QT22-6.3-A，QT22-8-A，QT22-4F-A，QT22-5F-A，QT22-6.3F-A，QT22-8F-A

QT23系列齒輪泵

QT23-4-A，QT23-5-A，QT23-6.3-A，QT23-8-A，QT23-4F-A，QT23-5F-A，QT23-6.3F-A，QT23-8F-A

QT31系列齒輪泵

QT31-20-A，QT31-25-A，QT31-31.5-A，QT31-20F-A，QT31-25F-A，QT31-31.5F-A

QT32系列齒輪泵

QT32-10-A，QT32-12.5-A，QT32-16-A，QT32-10F-A，QT32-12.5F-A，QT32-16F-A

QT33系列齒輪泵

QT33-10-A QT33-12.5-A，QT33-16-A，QT33-10F-A，QT33-12.5F-A，QT33-16F-A

QT41系列齒輪泵

QT41-40-A，QT41-50-A，QT41-63-A，QT41-40F-A，QT41-50F-A，QT41-63F-A，QT41-40-AF，QT41-50-AF，QT41-63-AF

QT42系列齒輪泵

QT42-20-A，QT42-25-A，QT42-31.5-A，QT42-20F-A，QT42-25F-A，QT42-31.5F-A，QT42-20-AF，QT42-25-AF，QT42-31.5-AF

QT43系列齒輪泵

QT43-20-A，QT43-25-A，QT43-31.5-A，QT43-20F-A，QT43-25F-A，QT43-31.5F-A，QT43-20-AF，QT43-25-AF QT43-31.5-AF

QT51系列齒輪泵

QT51-80-A，QT51-100-A，QT51-125-A，QT51-80F-A，QT51-100F-A，QT51-125F-A，QT51-80-BP-Z，QT51-100-BP-Z，QT51-125-BP-Z，QT51-80F-BP-Z，QT51-100F-BP-Z，QT51-125F-BP-Z，QT51-80-AF，QT51-100-AF，QT51-125-AF，QT51-80-S1010-A，QT51-100-S1010-A，QT51-125-S1010-A

QT52系列齒輪泵

QT52-40-A，QT52-50-A，QT52-63-A，QT52-40F-A，QT52-50F-A，QT52-63F-A，QT52-40-BP-Z，QT52-50-BP-Z，QT52-63-BP-Z，QT52-40F-BP-Z，QT52-50F-BP-Z，QT52-63F-BP-Z，QT52-40-AF QT52-50-AF，QT52-63-AF，QT52-40-S1010-A，QT52-50-S1010-A，QT52-63-S1010-A

QT53系列齒輪泵

QT53-40-A，QT53-50-A，QT53-63-A，QT53-40F-A，QT53-50F-A，QT53-63F-A，QT53-40-BP-Z，QT53-50-BP-Z，QT53-63-BP-Z，QT53-40F-BP-Z，QT53-50F-BP-Z，QT53-63F-BP-Z，QT53-40-AF，QT53-50-AF，QT53-63-AF，QT53-40-S1010-A，QT53-50-S1010-A，QT53-63-S1010-A

QT61系列齒輪泵

QT61-160-A，QT61-200-A，QT61-250-A，QT61-160F-A，QT61-200F-A，QT61-250F-A，QT61-60-BP-Z，QT61-200-BP-Z，QT61-250-BP-Z QT61-60F-BP-Z，QT61-200F-BP-Z，QT61-250F-BP-Z，QT61-160-S1010-A，QT61-200-S1010-A，QT61-250-S1010-A

QT62系列齒輪泵

QT62-80-A，QT62-100-A，QT62-125-A，QT62-80F-A，QT62-100F-A，QT62-125F-A，QT62-80-BP-Z，QT62-100-BP-Z，QT62-125-BP-Z，QT62-80F-BP-Z，QT62-100F-BP-Z，QT62-125F-BP-Z，QT62-80-S1010-A，QT62-100-S1010-A，QT62-125-S1010-A

QT63系列齒輪泵

QT63-80-A，QT63-100-A，QT63-125-A，QT63-80F-A，QT63-100F-A，QT63-125F-A，QT63-80-BP-Z，QT63-100-BP-Z，QT63-125-BP-Z，QT63-80F-BP-Z，QT63-100F-BP-Z

這是日本住友 SUMITOMO QT 系列內嚙合齒輪泵，屬于小型靜音齒輪泵，常用于低壓、精密、低噪音液壓?jiǎn)卧?/p>

1. 型號含義逐段拆解

• QT2
• 系列代號：住友小型內嚙合齒輪泵，低壓小排量系列
• 20
• 理論排量：約 20 mL/rev（標準值：19.8 mL/r）
• (F)
• 安裝形式：法蘭安裝
• 無 F 一般為腳架安裝。
• BP
• 軸端密封形式：帶雙唇油封 / 高壓軸封
• 適配有背壓、回油沖擊的工況。
• Z
• 特殊規格 / 定制版本
• 一般是：進出油口方向、軸鍵規格、法蘭尺寸等按客戶定制。

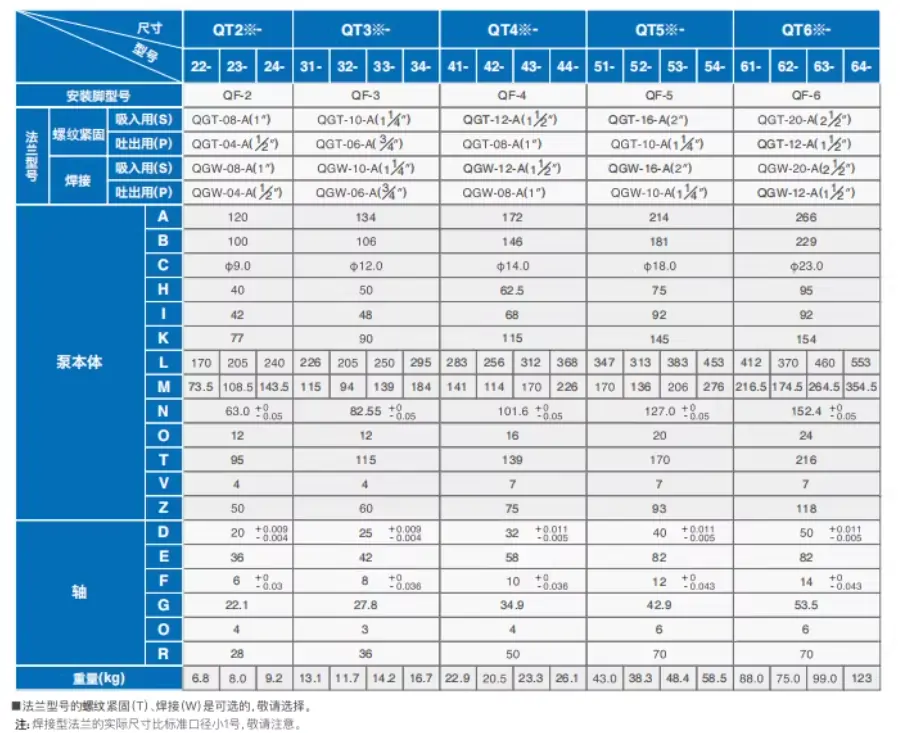

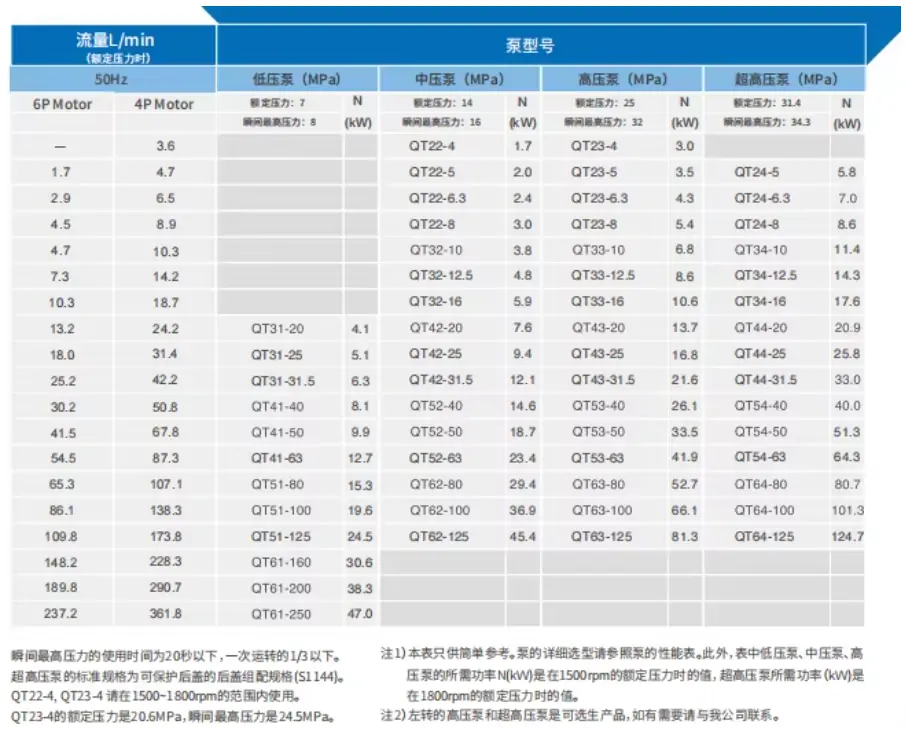

2. 核心技術參數（QT2-20 標準）

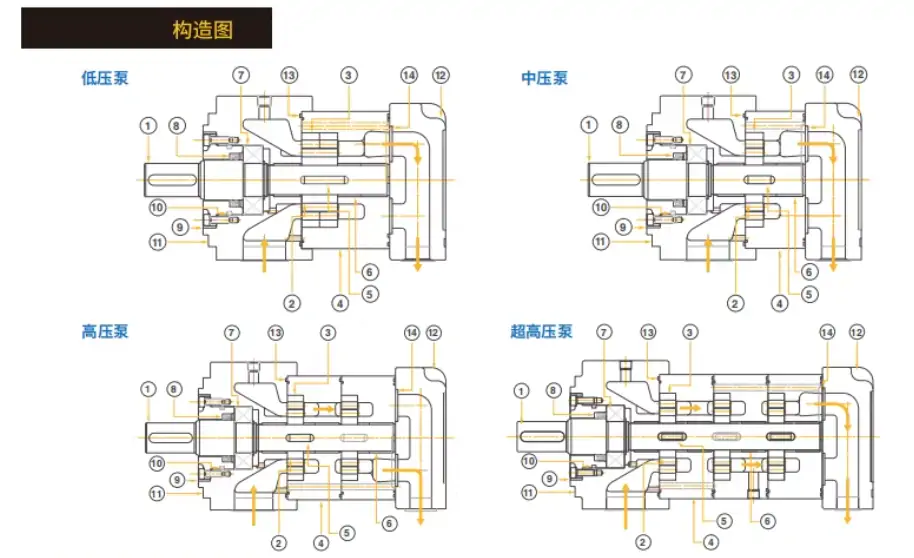

3. 結構與應用特點

• 內嚙合齒輪結構，幾乎無困油沖擊
• 壓力脈動極小，適合精密控制、保壓系統
• 體積小、重量輕，適合小型液壓站
• BP 油封可承受一定回油背壓，不易漏油
• Z 版多用于設備原廠配套，如注塑機、機床、自動化設備

4. 常見替代/同系列型號

• QT2-12.5(F)-BP-Z
• QT2-16(F)-BP-Z
• QT2-20(F)-BP-Z（你這款）
• QT2-25(F)-BP-Z
