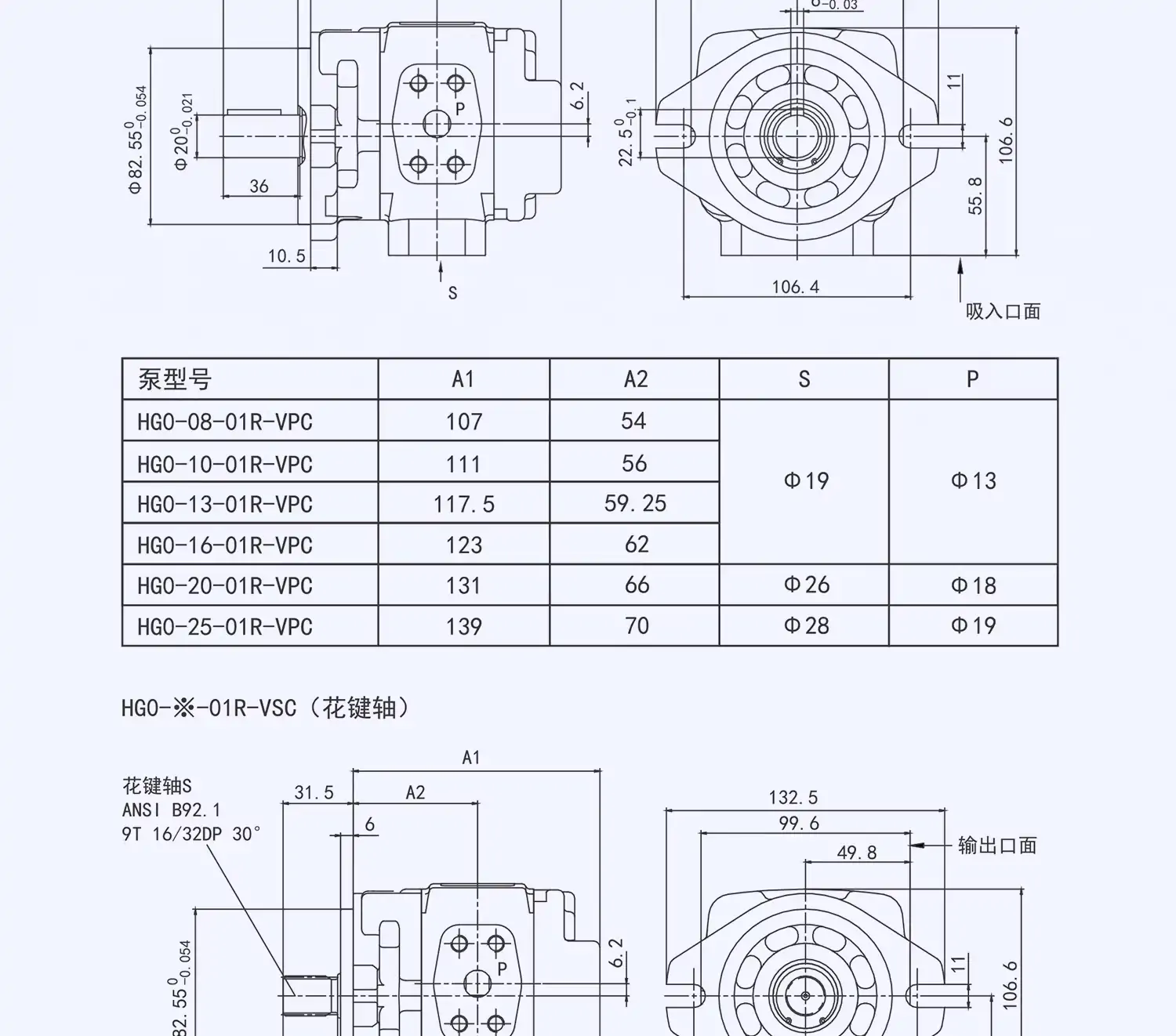

HG0-08-01R-VPC，HG0-10-01R-VPC，HG0-13-01R-VPC，HG0-16-01R-VPC，HG0-20-01R-VPC

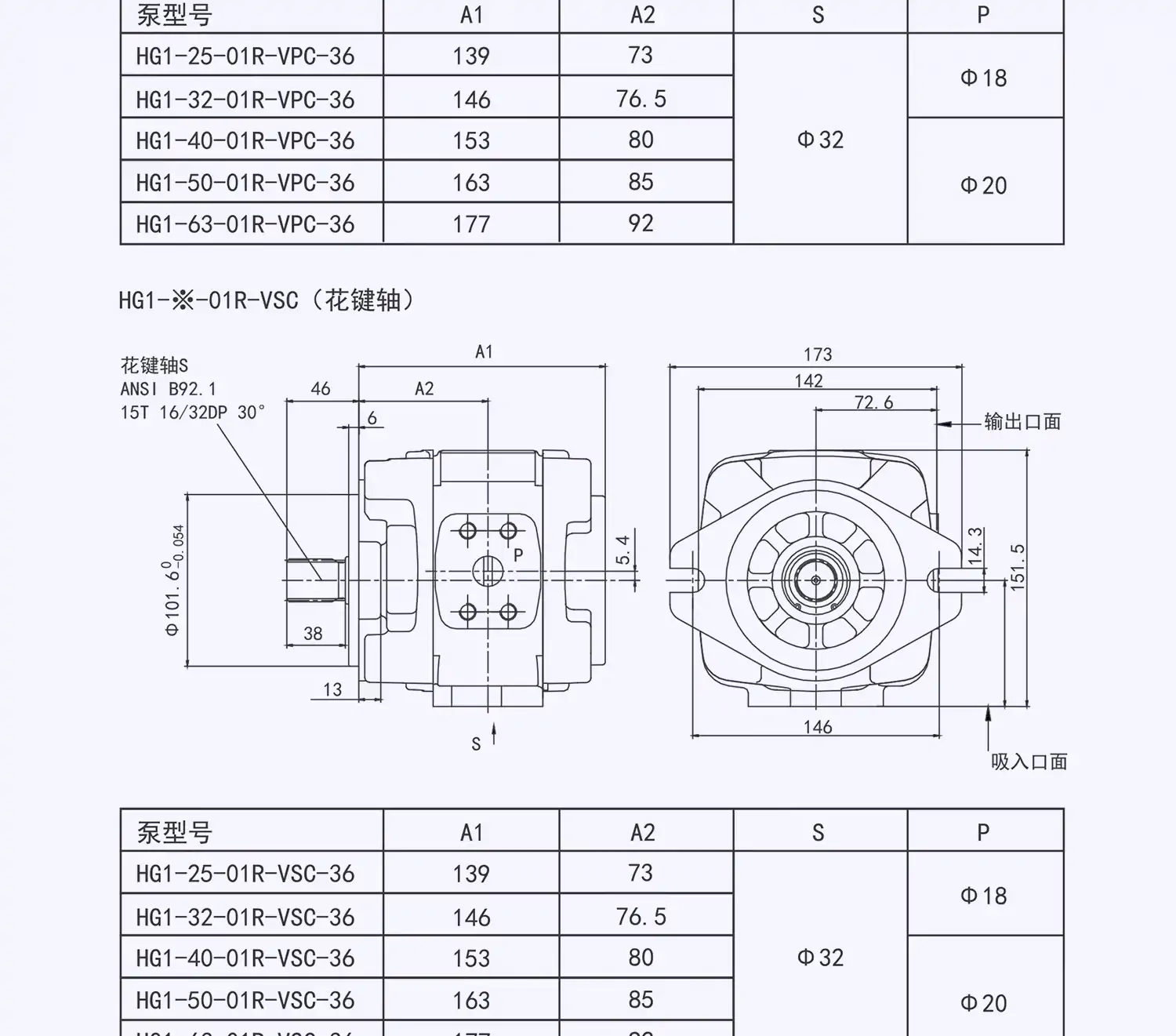

HG1-25-01R-VPC，HG1-32-01R-VPC，HG1-40-01R-VPC，HG1-50-01R-VPC，HG1-63-01R-VPC，HG1-80-01R-VPC

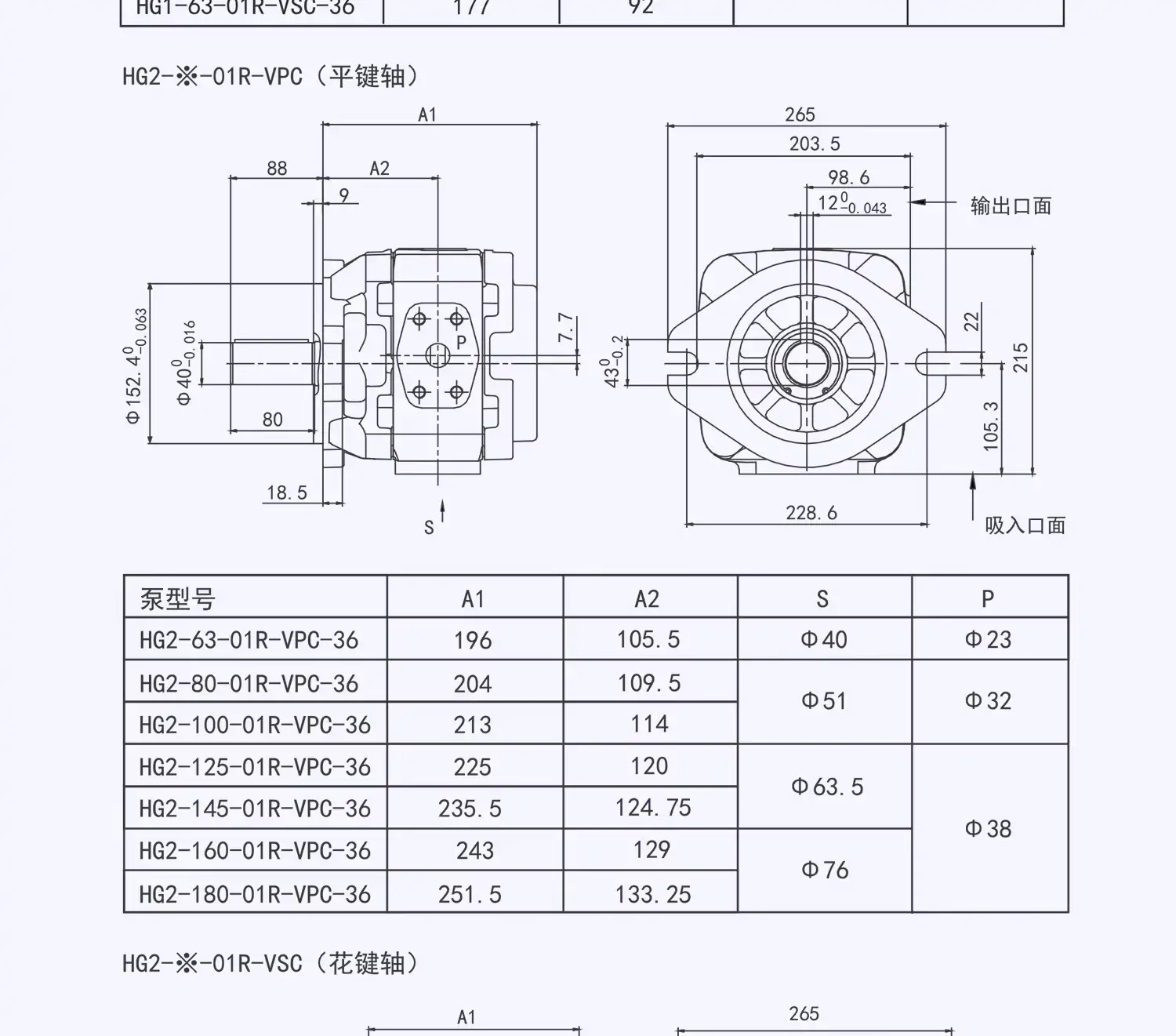

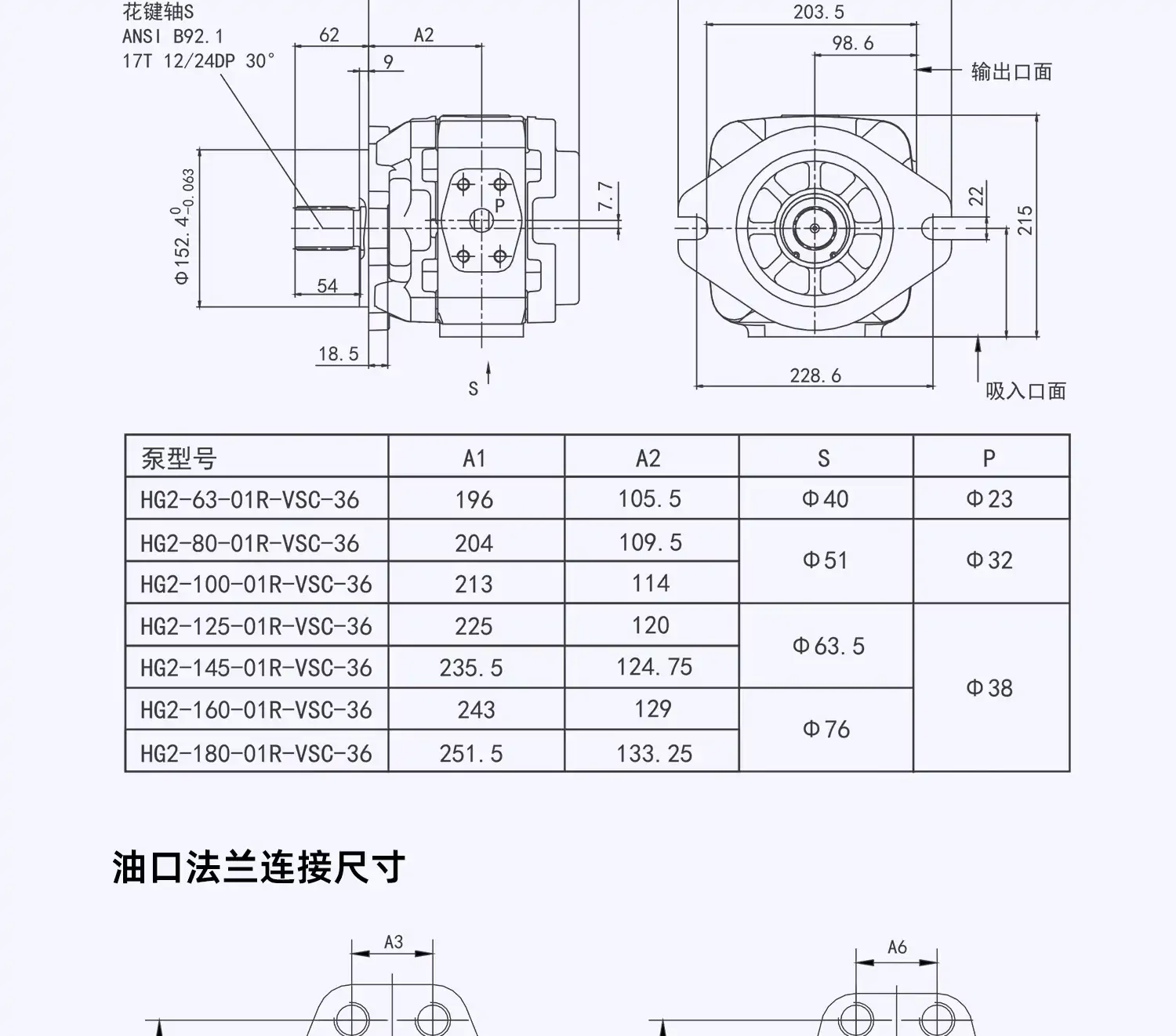

HG2-100-01R-VPC，HG2-125-01R-VPC，HG2-160-01R-VPC

CP0-08-P-10R，CP0-10-P-10R，CP0-13-P-10R，CP0-16-P-10R，CP0-20-P-10R，CP0-25-P-10R，CP0-32-P-10R，CP0-40-P-10R，CP0-50-P-10R，CP0-63-P-10R

DSG-02-2B3-DL-220V，DSG-02-3C2-DL-24V，DSG-02-3C2-DL-220V，DSG-02-3C3-DL-24V，DSG-02-3C3-DL-220V，DSG-02-3C4-DL-24V，DSG-02-3C4-DL-220V，DSG-02-3C5-DL-24V，DSG-02-3C5-DL-220V，DSG-02-3C6-DL-24V，DSG-02-3C6-DL-220V，DSG-02-2D2-DL-24V，DSG-02-2D2-DL-220V，DSG-02-2B2-LW-24V，DSG-02-2B2-LW-220V，DSG-02-2B3-LW-24V，DSG-02-2B3-LW-220V，DSG-02-3C2-LW-24V，

DG4V-3-2A-FW-H-60H，DG4V-3-2AL-FW-H-60H，DG4V-3-0C-FW-H-60H，DG4V-3-2C-FW-H-60H，DG4V-3-3C-FW-H-60H，DG4V-3-6C-FW-H-60H，DG4V-3-8C-FW-H-60H，DG4V-5-2A-FW-H-60H，DG4V-5-2AL-FW-H-60H，DG4V-5-0C-FW-H-60H，DG4V-5-2C-FW-H-60H，DG4V-5-3C-FW-H-60H，DG4V-5-6C-FW-H-60H，DG4V-5-8C-FW-H-60H

PV2R2-26 是 標準的 單聯定量高壓葉片泵，屬于PV2R系列中用于中型液壓系統的主流型號，以低噪音、高壓穩定、高效著稱。

一、型號拆解

• PV2R2：系列代號 —— 單級高壓定量葉片泵（第二代低噪音設計）
• 26：理論排量 26 cc/rev（毫升/轉）
• 完整型號示例：PV2R2-26-F-RAA-40
• F：安裝形式 —— 法蘭安裝（標準）
• R：旋轉方向 —— 順時針（從軸端看）
• AA：油口位置 —— 吸油口、壓油口均在上方（標準）
• 40：設計編號

二、核心技術參數

• 類型：單作用定量葉片泵
• 排量：26 cm3/rev
• 額定壓力：16 MPa (160 bar)
• 最高壓力：21 MPa (210 bar)（間歇）
• 轉速范圍：600 ~ 1800 rpm最大流量：@1800rpm = 46.8 L/min
• 容積效率：≥ 90%
• 噪音水平：≤ 70 dB(A)
• 工作油溫：-5 ~ 60℃
• 適用介質：礦物液壓油（VG32~VG46）

三、結構與原理

• 核心部件：定子、轉子、葉片、配流盤、殼體
• 工作原理：轉子旋轉，葉片在離心力下甩出，緊貼定子內壁。密封腔由小變大（吸油）→ 由大變?。▔河停?。轉子每轉一圈，吸、壓油各一次（單作用）。
• 設計特點：低噪音：定子采用高次方無沖擊曲線，流量脈動極小。高壓可靠：葉片底部通壓力油，保證緊密貼合；側板液壓平衡設計。高效：精密配合，內泄漏低，容積效率高。

四、安裝與油口（標準型）

• 安裝：法蘭安裝（F）
• 旋轉：順時針（R）
• 油口（從軸端看）：吸油口（P）：上（A）壓油口（T）：上（A）
• 軸伸：標準平鍵（φ22mm）

五、主要應用

• 注塑機 / 壓鑄機：鎖模、射膠、頂針回路
• 液壓機床：磨床、銑床、壓力機
• 工程機械：小型裝載機、起重機、叉車
• 自動化設備：液壓站、打包機、橡膠機械

六、同系列對比

七、常見替換型號

• PV2R2-26-F-RAA-40
• PV2R2-26
