24BO1 是二位四通、濕式電磁換向閥，常與溢流閥 Y 配合組成電磁溢流閥，用于系統調壓、卸荷與換向控制。

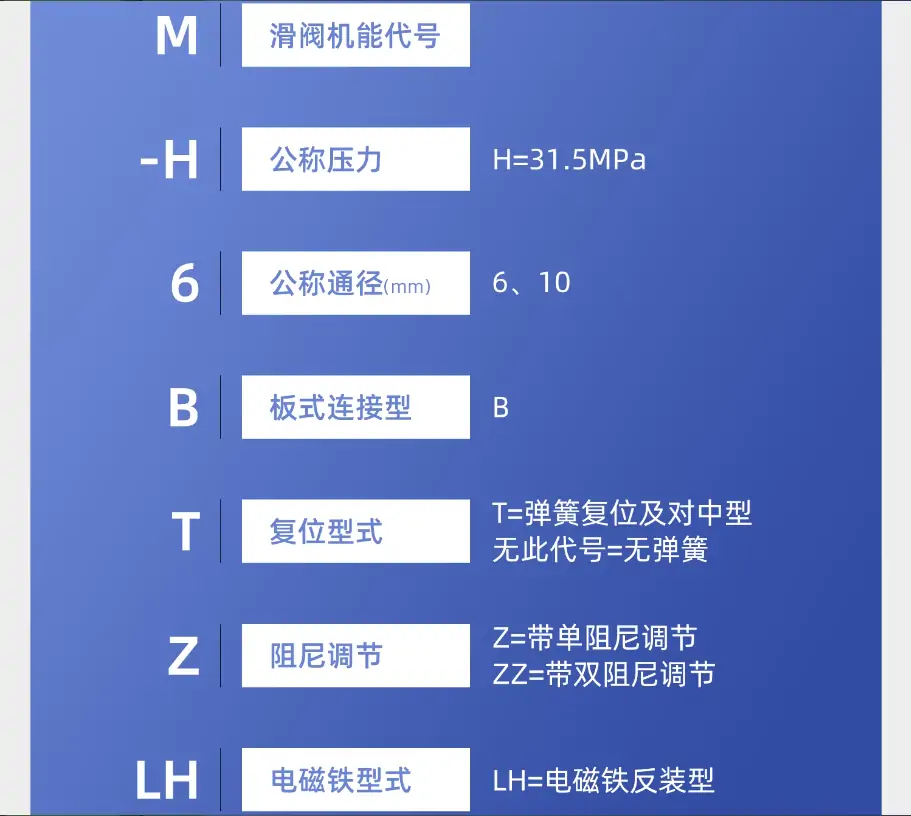

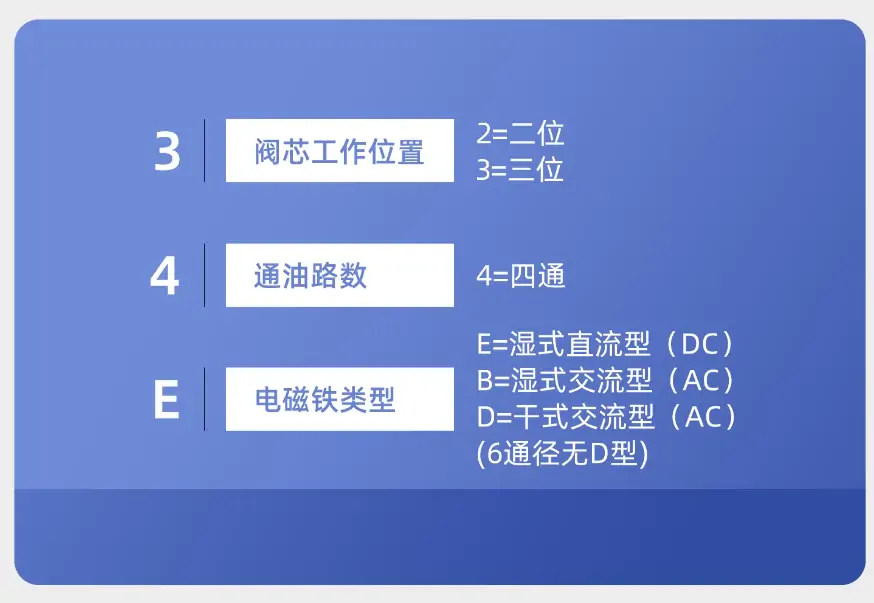

一、型號含義

• 2：二位
• 4：四通（P、T、A、B 四個主油口）
• B：濕式直流電磁鐵驅動

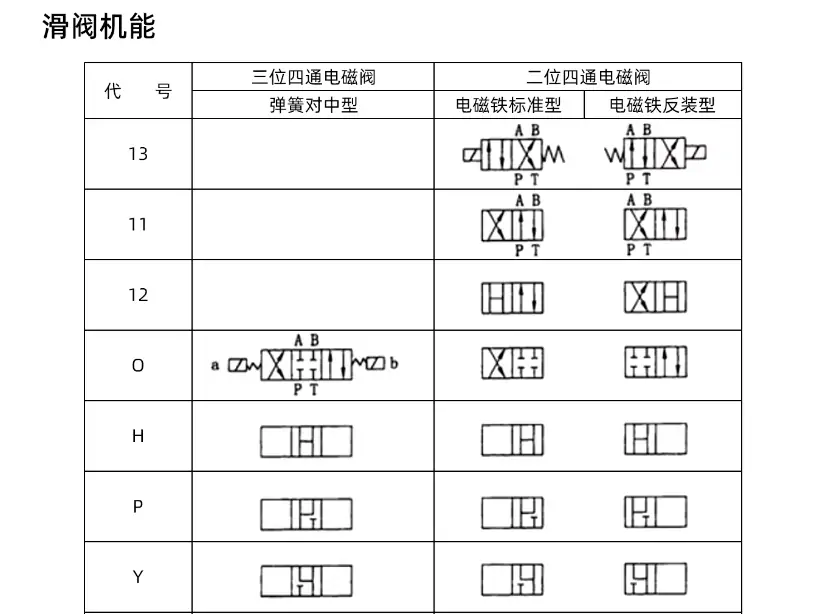

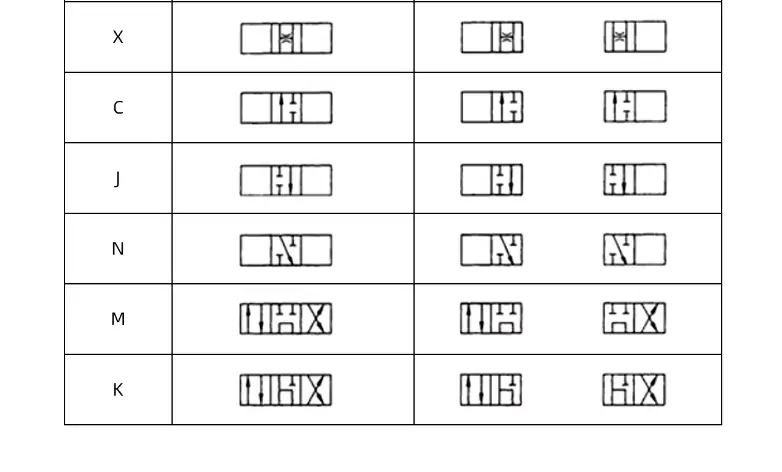

• O：中位機能為 O 型
• 1：設計系列/連接規格代號

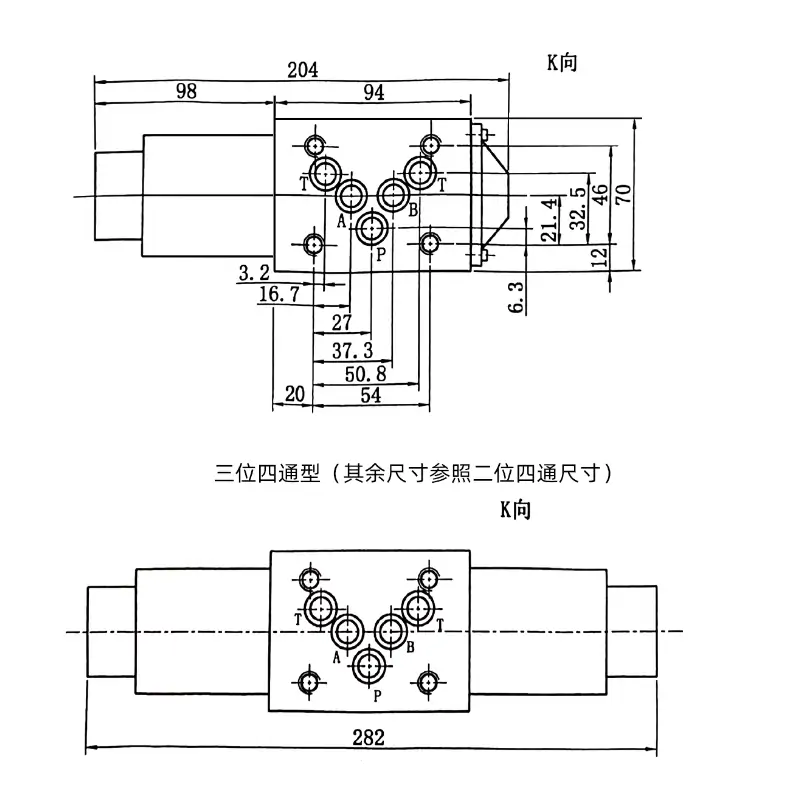

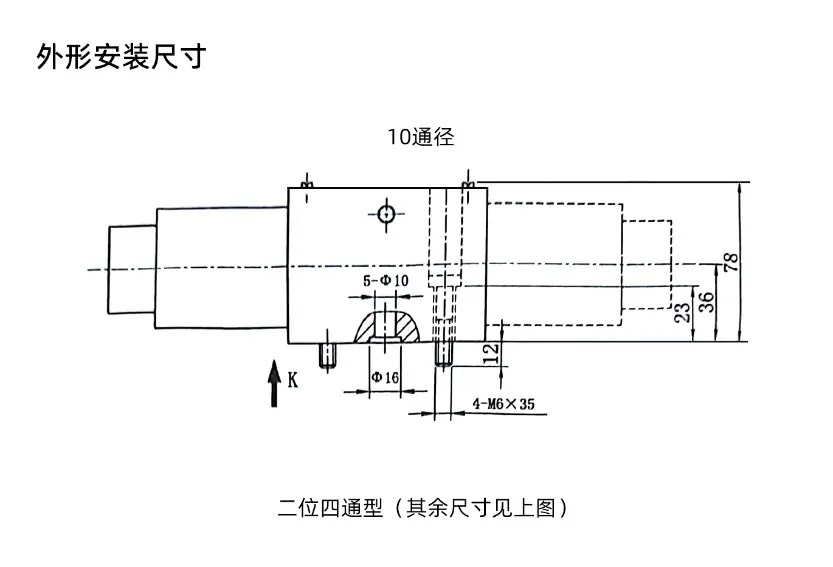

二、結構組成

1. 閥體
2. 板式連接結構，開有壓力口 P、回油口 T、工作口 A/B，底部可直接疊加安裝溢流閥 Y。
3. 閥芯
4. 滑閥結構，在閥體內做軸向移動，切換油路通斷。
5. 電磁鐵
6. 單電磁鐵結構，濕式直流型，通電吸合推動閥芯換向。
7. 復位彈簧
8. 電磁鐵斷電時，將閥芯復位至原始位置。
9. 推桿與密封件
10. 傳遞電磁力，隔離油腔與線圈，保證密封無外泄漏。

三、工作原理

• 電磁鐵斷電
• 閥芯在彈簧作用下處于原始位置，P、A、B、T 按 O 型機能封閉或按閥設計通路導通。
• 配合溢流閥 Y 時，系統可正常建立壓力，由溢流閥設定工作壓力。
• 電磁鐵通電
• 電磁力推動閥芯移動，切換油路。
• 用于卸荷工況時，可使溢流閥遙控口通回油，實現系統無壓卸荷。

四、與 Y 型溢流閥組合使用（電磁溢流閥）

24BO1 + Y 溢流閥 = 常用電磁溢流閥單元：

1. 電磁鐵斷電：系統按 Y 溢流閥調定值正常工作、穩壓溢流。
2. 電磁鐵通電：24BO1 換向，打開溢流閥遙控口，系統壓力卸荷，泵空載運行。
3. 可實現自動啟停壓力、安全保護、間歇工作等功能。

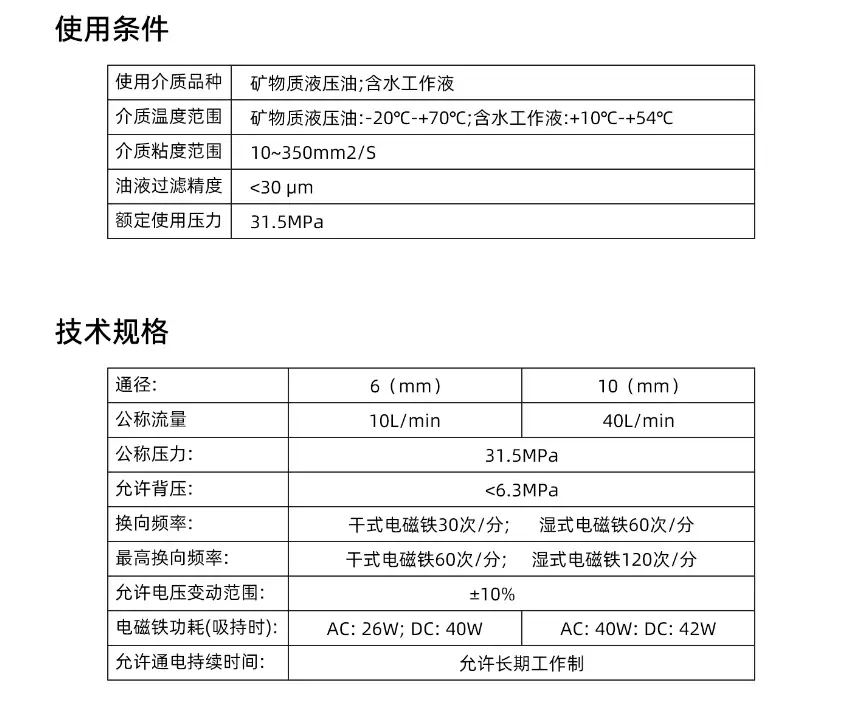

五、通用技術參數

• 通徑規格：多為 6、10 系列
• 額定壓力：≤31.5 MPa
• 適用電壓：DC24V 為主
• 介質：礦物液壓油
• 溫度：-20℃～+80℃
• 連接形式：板式疊加連接

六、特點

• 結構緊湊，電磁閥+溢流閥一體集成
• 動作可靠，噪音低，適合中高壓系統
• 可遠程電控卸荷，節能效果明顯
• 常用于液壓站自動控制、機床、工程機械壓力回路
