一、型號含義

• A：代表單向閥，屬于止回類液壓控制閥，只允許油液單向流通
• Ff6：公稱通徑為 6mm 的板式連接系列，f 為該系列連接與結構形式代號

二、結構組成

• 閥體：整體式結構，開設進油口、出油口
• 閥芯：常用錐閥或球閥結構，密封性能好
• 復位彈簧：提供閉合推力，無壓力時使閥芯關閉
• 閥座：精密密封配合面，保證反向截止可靠
• 密封件：防止外泄漏，適配板式安裝面

三、工作原理

• 正向進油壓力克服彈簧力，閥芯開啟，油液順利通過
• 反向壓力作用下，閥芯壓緊閥座，油路完全截止，防止倒流

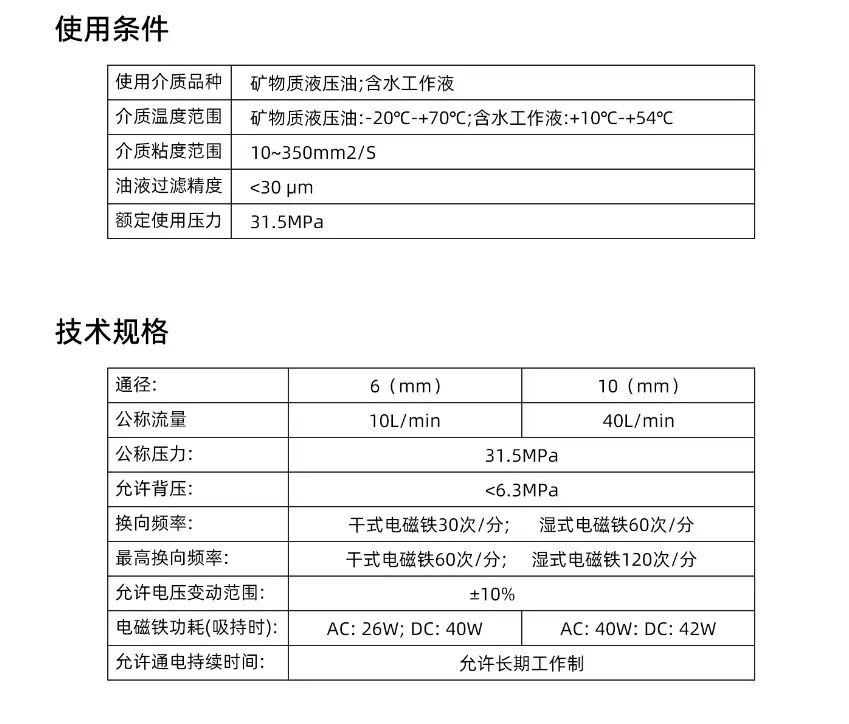

四、通用參數

• 公稱通徑：6mm
• 額定壓力：通常 20～31.5MPa
• 適用流量：10～30L/min 左右
• 開啟壓力：低阻型一般 0.04～0.1MPa
• 適用介質：礦物液壓油
• 安裝形式：板式連接

五、功能特點

• 單向?qū)?、反向截?/li>
• 結構簡單、壓力損失小
• 動作可靠，無電氣控制
• 多用于保壓、防倒流、支路隔離
